近日，李林松课题组报道了利用在ZnCdSe 核壳量子点(QDs)中掺杂polyvinyl(N-carbazole) (PVK)作为发光层的方法构筑高性能天蓝QD-LEDs，这些结果对加快QD-LEDs的商业应用具有重大意义。该研究成果发表在Organic Electronics (2016 37 280-286, SCI 二区,IF=3.471)上。 http://www.sciencedirect.com/science/article/pii/S1566119916302890

Highly bright and efficient azure blue quantum dot-based light-emitting diodes (QD-LEDs) have been demonstrated by employing ZnCdSe core/multishell QDs as emitters. The best device displays remarkable features like maximum luminance of 13,800 cd/m², luminous efficiency of 6.41 cd/A, and external quantum efficiency (EQE) of 8.76%.

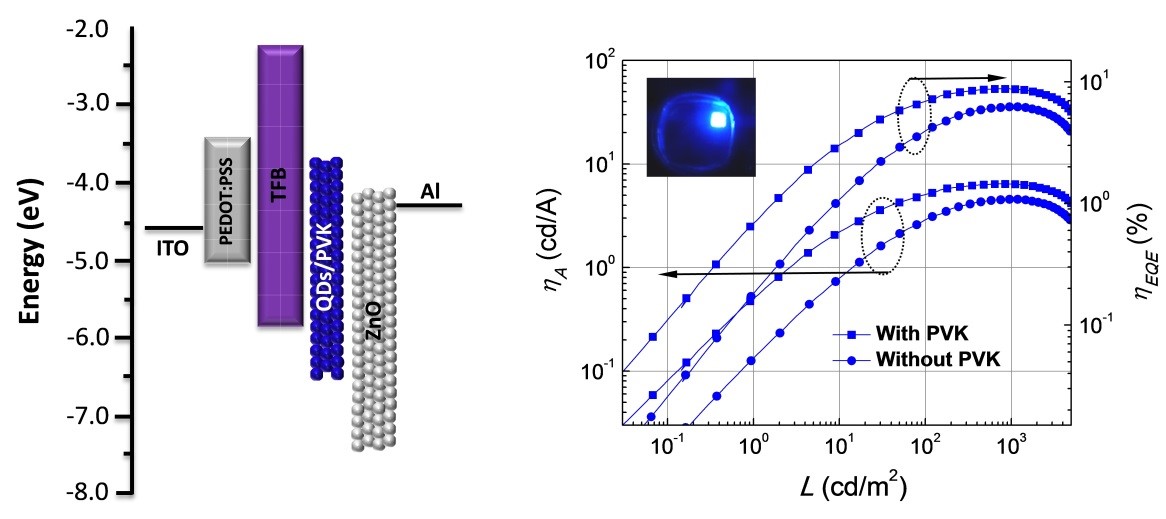

该研究工作是采用高温壳层生长的方法合成出量子产率高达87%的ZnCdSe/ZnSe/ZnSeS/ZnS核壳结构量子点。对量子点进行表面改性和掺杂PVK，极大地提高了器件的亮度和效率，QD-LEDs器件的最大亮度为13800 cd/m²，EQE高达8.76%，最大发光效率为6.41 cd/A。实现了蓝色区域QD-LEDs亮度首次超过了10000 cd/cm²，且是蓝光（460-480 nm）的最高效率记录。更重要的是，器件在亮度约为1000 cd/cm²时获得最大效率；并且器件在200-2400cd/cm²的亮度范围内能够保持很高的效率，EQE均超过8%。这些特征结果高度满足了显示和照明等实际应用。
